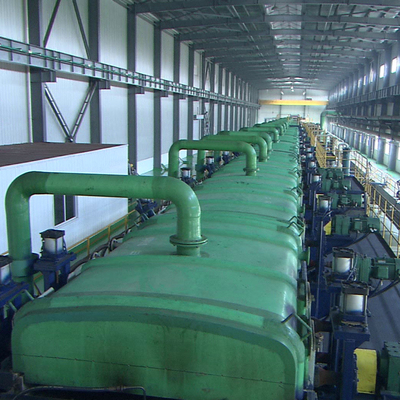

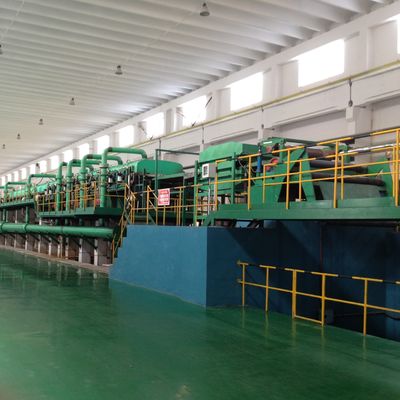

cadena de producción de vaivén del decapado con ácido 800000t/y de 2.0~4.0mm*1300m m
Configuración del equipo y de sistema
La sección de desenrollamiento se equipa de paga del doble de carretes para reducir el tiempo de cargamento de la bobina, para mejorar el índice de utilización de la unidad y para aumentar la capacidad.
La sección de la entrada se equipa de la enderezadora, del extremo y del ángulo del pellizco de 9 rollos cortando esquileos para asegurar la capacidad de paso del acero de la tira.
El carrete de la rentabilidad en la sección de la entrada se acciona. Puede desenrolla automáticamente la bobina y el flotador para asegurar la neutralidad del acero de la tira.
La tensión de la sección de desenrollamiento puede ser ajustada, y el rodillo de presión se equipa para asegurar el buen funcionamiento del acero de la tira.
La sección de la entrada se equipa del rodillo de guía vertical para asegurar la exactitud de la posición de acero de la tira en enderezadora e incorporar del pellizco de 9 rollos la sección de proceso.
La sección de proceso se equipa de la sección de repercusión para prevenir la contaminación del equipo de la sección delantera cuando la tira se bombea detrás.
Exprimir el rollo se fija entre el cada tanque del proceso para asegurarse de que el líquido del tanque está distribuido según los requisitos de proceso;
Los rodillos que exprimen dobles se fijan en la salida de la cuba de decapado y del tanque de lavado para mejorar la eficacia del proceso.
Se equipa del sistema de la emisión de la niebla ácida para asegurarse de que las emisiones de la unidad cumplen los requisitos de la protección del medio ambiente;
El cada tanque de proceso se equipa del sistema de calefacción independiente de la cuba de la circulación y de decapado;
Se equipa de temperatura necesaria y de la supervisión llana líquida para realizar control de la temperatura automática en la sección de proceso de la unidad;
El metro ácido necesario de la concentración y el metro de la conductividad se equipan para controlar exactamente la concentración de la descarga de ácido inútil.
La sección de la salida se equipa del pellizco que centra el rollo CPC para asegurar la exactitud de la posición de la tira.
Se equipa de esquileo voladizo del disco para asegurar la calidad del filo;
La sección de la salida se equipa del rollo del freno de la tensión del tres-rollo para proporcionar la tensión necesaria para arrollar.
Caja que flota, alineación automática del mecanismo de botes giratorios del borde.
Se equipa del sistema avanzado del CPC y del EPC para asegurarse de que la tira corre en el centro de la cadena de producción;
Se equipa de Siemens S7 ~ sistema de control 1500PLC y convertidor de frecuencia de YASKAWA GA700 para alcanzar el control exacto de la cadena de producción velocidad y tensión, para asegurar la operación estable de la cadena de producción;
Fije el sistema hydráulico en la entrada y la salida para proporcionar el poder para el equipo cerca;
Se equipa del sistema neumático. El aire comprimido es suministrado por el usuario con la regulación de presión, filtro fino y después transportado a todo el cilindro en la línea;
Parámetro básico
| Diámetro interno de bobinas después de conservar en vinagre: |
ф508mm |
| Diámetro externo de la bobina |
ф máximo 2000m m |
| Peso de la bobina: |
25t máximo |
| Plan de trabajo anual: |
300 horas days×24 |
| Energía: |
agua, electricidad y vapor |
El desarrollo de tecnología de Pekín JJRS Co., Ltd. se registró en parque-Pekín de alta tecnología nacional económica y la zona del desarrollo tecnológico, es empresa de alta tecnología especializada en el conjunto completo de equipos metalúrgicos, proceso intensivo de la capa de acero de la superficie de la tira y de metal que dirige proyecto, con la integración de la presión del mecanismo, de la óptica, eléctrica y hydráulica.
JJRS es profesional en proyectos de llavero, de la planificación general, diseñando, a la fabricación, a la instalación, a encargar y al mantenimiento. Además, nuestro negocio también cubre el solo equipo que diseña, fabricando e instalando, así como transmisión eléctrico, sistema de control y recambio. Todo basando en estos negocios favorables, marcamos hacia fuera una estrategia que se convierte que tomando a tira de metal las líneas de montaje de capa intensivas del proceso y del color como principales, y los productos asociados de la industria como suplemento.
