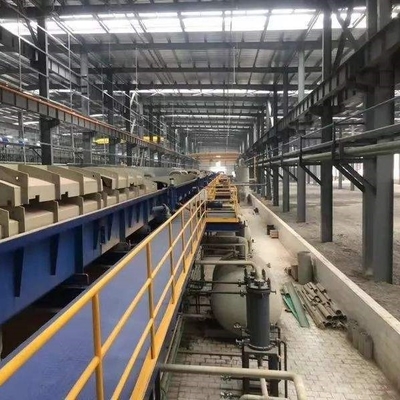

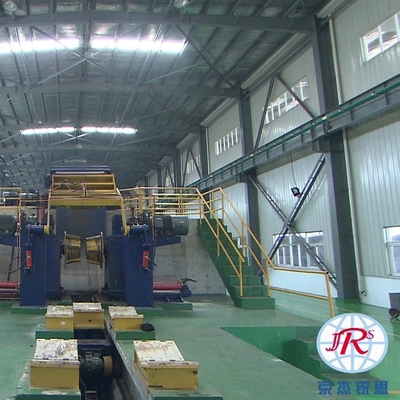

Línea de conserva en vinagre de vaivén de acero proceso con el aire caliente que seca el dispositivo 30-180m/Min

Línea de conserva en vinagre de vaivén con el dispositivo de la sequedad del aire caliente (de alto valor, de alta calidad)

Especificación técnica

1.Product y capacidad

1)Especificación de producto

Material: Acero con poco carbono y acero de carbono medio
De acero no: SPCC, SPCD, SPCE, SS400, Q195, Q215 y Q235, etc.

De acero delegada no: Q215
Bobina dentro del diámetro: D=Φ610mm
Bobina fuera del diámetro: D=Φ1100~Φ2050mm
Anchura de la tira: 1000~1500 milímetros
Grueso de la tira: 1.2~3.0m m
Peso máximo de la bobina: 25MT
Propiedad mecánica: σs≤360N/mm2
Requisito de calidad: El acordar con la estipulación estándar actual de China.
capacidad 1.2.Production: 350,000 toneladas
1.2.1. Línea parámetro
Longitud total de la línea: L≈100m
Velocidad linear máxima (equipo que procesa): el 110m /100m/min
Roscar velocidad: V=15m/min
Especificación de la línea de conserva en vinagre
2,1. Introducción general
Esta línea de conserva en vinagre es tipo del tirón-empuje y adopta la tecnología de conserva en vinagre baja avanzada del flujo turbulento del tanque. La línea proporcionada es madura y confiable y probada produciendo práctica.
.
Los equipos de la línea excepto el carrete de la rentabilidad y el carrete de la tensión adoptarán el arreglo aéreo. El nivel corriente de la tira de acero es +2500. El desenrollamiento, la conserva en vinagre y el arrollar serán acabados en línea totalmente. Tiene la operación conveniente, menos falta, el trabajo alto de la eficacia y otras características. Puede satisfacer a usuarios con la producción estable y el funcionamiento a largo plazo.
proceso 2.1.1Pickling
La bobina que recibía el dispositivo car→pressing cargado del rollo del table→coil y el lado de la abertura device→1# de la bobina que dirigía centrando device→9-roll que enderezaba el shear→angle leveler→hydraulic cortaron el lado →cleaning del secador →2# del aire del →hot del tanque de la cuba de decapado del shear→ (que exprime el rollo) (que exprime el rollo) que dirigía centrando el lado roll→movable del oscilación able→3# del pellizco de device→1# que dirigía centrando el tipo rollo roll→turning del roll→disc shear→→3-roll del pellizco de device→2# del freno para el reel→coil del coating→tension del aceite que descargaba el coche
parametrización para la optimización del tratamiento 2.1.2.Main de la línea
2.1.2.1.
Línea velocidad: 110m/min (máximo)
Velocidad de proceso: 100m/min (máximo)
Roscar velocidad: 15m/min
2.1.2.2. Cuba de decapado
Cantidad de la sección: conserva en vinagre de la clase n=4
Longitud del tanque de cada sección: el 12.50m


El coche (de descarga) cargado de la bobina se utiliza para transportar la bobina de acero sobre el tambor de la bobina del carrete de la rentabilidad o transportar la bobina de acero sobre el equipo especial para almacenar temporal del tambor de la bobina del carrete de la rentabilidad.

El coche (de descarga) cargado de la bobina se compone de la silla de montar fija y del coche móvil transversal horizontal con la silla de montar de elevación y que cae vertical.
Funcionamiento del equipo:
Peso de carga máximo: 25MT
Diámetro externo de la bobina de acero: Φ1000-Φ2000mm
Levantando y altura el caer de la silla de montar: 1000m m
Cantidad de silla de montar fija: 2 pares o 3

2.2.1.2. Carrete de la rentabilidad
El carrete de la rentabilidad se utiliza para desenrollar la bobina de acero en la tira y proporcionar la tensión conveniente a la tira de acero.
El carrete de la rentabilidad es el tipo voladizo flexible hidráulico carrete flotante de la rentabilidad con la ayuda auxiliar y se compone principalmente del carrete de la rentabilidad, el mecanismo móvil transversal y la ayuda auxiliar, el etc.
Funcionamiento del equipo
Longitud útil del tambor de la bobina: L=1750mm
Diámetro del tambor de la bobina: D=Φ610mm
Movimiento flexible: ΔD=40mm
Tensión de la rentabilidad (máxima): 20KN

2.2.1.3. Dispositivo del rollo acuciante y dispositivo de abertura
El dispositivo de apertura se utiliza para traer hacia fuera el jefe de la bobina de acero y transportar la cabeza de la tira al procedimiento siguiente.
El dispositivo de apertura se compone del bastidor movible con el rollo acuciante conducido por el motor del aceite y la placa de desenrollamiento flexible y temblorosa de la pala.

2.2.1.4. Dispositivo de centro rector lateral
El dispositivo de centro rector lateral se utiliza para dirigir y la posición que controlan la tira de acero corriente.
El dispositivo de centro rector lateral se compone del soporte del rollo y del dispositivo de ajuste verticales del hueco vertical del rollo.
Funcionamiento del equipo
Rollo vertical: Φ150×150mm
Gap: 750 milímetros

2.2.1.5. 9-roll que endereza al nivelador
Utilizan al nivelador que se endereza principalmente para enderezar el jefe de la tira de acero para fácilmente siguiente tratando el jefe de la tira de acero y roscar. El rollo de pellizco del nivelador que se endereza entregar el jefe de la tira en al nivelador que se endereza.

.
